รายละเอียดของอุปกรณ์ทดสอบ

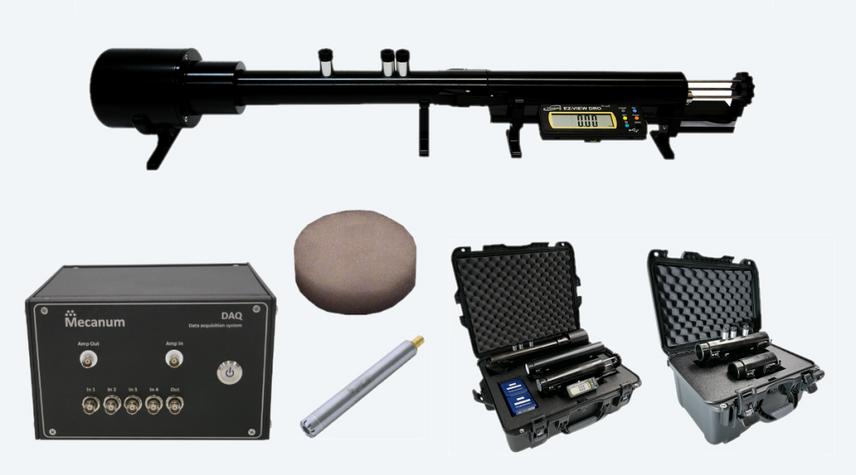

ชุดอุปกรณ์ตัวท่อ

• ท่อทดสอบ (impedance tube) สำหรับ วิธิวัดแบบ 2, 3 หรือ 4 ไมโครโฟน
• ไมโครโฟนแบบ IEPE (สูงสุดจำนวน 4 ชุด)
• ชุดจัดเก็บและประมวลผลข้อมูลแบบ 24 บิต รวมทั้งเครื่องขยายสัญญาณเสียงแบบความคลาดเคลื่อนน้อย (low distortion audio amplifier)
• ชิ้นตัวอย่างทดสอบที่ได้รับการรับรองผลการวัด เพื่อใช้สอบเทียบชุดทดสอบ
• ชุดอุปกรณ์ติดตั้งชิ้นตัวอย่าง
• อุปกรณ์ที่ใช้วัดความหนาของตัวอย่างทดสอบ ที่แสดงผลด้วยหน้าจอดิจิตอล
• กล่องเก็บอุปกรณ์ทดสอบสำหรับการเคลื่อนย้าย


ชุดทดสอบ Impedance Tube ยี่ห้อ Mecanum (สินค้าจากประเทศแคนาดา) ซึ่งถูกออกแบบเพื่อใช้ในการตรวจวัดค่าสำคัญทางอคูสติกของวัสดุได้อย่างหลากหลายตั้งแต่ ชิ้นงานที่เป็นโฟมทั่วไป จนถึงวัสดุที่มีหลายชั้นที่มีความซับซ้อน

เพื่อใช้สำหรับตรวจสอบคุณภาพวัสดุ หรือการวิจัยพัฒนาวัสดุที่มีคุณสมบัติทางอคูสติกที่ต้องการพิมพ์ย่อหน้าของคุณที่นี่

อุปกรณ์เสริมอื่นๆ

เครื่องตัดชิ้นงาน
อุปกรณ์ยึดชิ้นงานประเภทแผ่นบาง
อุปกรณ์ตรวจวัดสภาพอากาศ
อุปกรณ์ยึดชิ้นงานแบบสี่เหลี่ยม

ข้อมูลทางเทคนิค

ท่อทดสอบ

ขนาดท่อ

เส้น ศก 29 มม: ยาว 800 x กว้าง 200 x สูง 200 มม
เส้น ศก 44.44 มม: ยาว 800 x กว้าง 200 x สูง 200 มม
เส้น ศก 100 มม: ยาว 800 x กว้าง 200 x สูง 200 มม

ความหนาสูงสุดของชิ้นตัวอย่างทดสอบ

วัดค่าการดูดซับเสียงแบบ 2 ไมโครโฟน : 250 มม
วัดค่าการทะลุผ่านของเสียงแบบ 3 ไมโครโฟน : 220 มม
วัดค่าการทะลุผ่านของเสียงแบบ 4 ไมโครโฟน : 125 มม

เครื่องมือภายในชุด

ตัวจ่ายไฟฟ้า : 100-240 VAC 50/60 Hz 60Watts
การเชื่อมต่อ: USB 2.0 Type A
ขนาด 234 x 223 x 141 มม (กว้าง x ยาว x สูง)
สัญญาณเข้า 4 ช่อง 102.4 kHz , 24 Bits
สัญญาณออก 1 ช่อง 96 kHz, 24 Bits
ขยายสัญญาณแบบความคาดเคลื่อนน้อย 15 W
ไมโครโฟนแบบ IEPE 1/4 นิ้ว TEDs

ช่วงความถี่ของการวัด

ท่อขนาด เส้น ศก 29 มม : 50 Hz - 6600 Hz
ท่อขนาด เส้น ศก 44.44 มม : 45 Hz - 4300 Hz
ท่อขนาด เส้น ศก 100 มม : 35 Hz - 1800 Hz

Impedance Tube ยี่ห้อ Mecanum

โปรแกรม Tube-X

เป็นโปรแกรมสำหรับควบคุมการวัดทั้งหมด (ตั้งแต่การสอบเทียบจนการวัด) รวมทั้งการสร้างรายงานผลการวัด
แก้ไขข้อผิดพลาดจากสภาพอากาศ การกระเจิงของเสียงภายในท่อ ชุดยึดชิ้นตัวอย่าง และควบคุมความดังของเสียงภายในท่อแบบอัตโนมัติ
การทำงานเพิ่มเติมอื่นๆ เช่น การเปรียบเทียบผลการวัด การรวมและเฉลี่ยผลการวัด
